ESD在线监控系统概述

      ESD在线监控系统是广泛应用于工厂ESD管控的物联网系统，可实现实时采集数据、在线报警反馈、大看板展示、历史数据查询，数据分析，产线原因记录，产线对比及 数量导出等功能。

      可兼容更多的功能模块，如静电手环的监控、接地系统、防静电桌垫、机器设备、静电压在线的监控、离子风机，风棒、温度、湿度、工厂尘埃的洁净度等现场ESD测试数据处理，可以集成更多数据采集终端开发中的设备都可接入到我们的系统中来，同时也可以为客户开发静电相关的设备来进行数据采集 。

      硬件设备我们主要有两种产品的形式给客户进行选择，采用无线或RS485通信有线技术，支持TCP/IP 协议可开放API接口给MES，ERP等实现系统间无缝对接

ESD在线监控系统软硬件功能说明

• 显示时时工作状态、同时相关产品可以显示监控值（产品的实际功能为准）

• 四种颜色状态指示功能说明：绿色，工作正常；黄色为待机；红色为产品报警；灰色为断线

• 软件设定特有产品的参数标准

• 监控画面模拟现场管理

• 远程电脑智能管理

• 异常时线体声光报警及处理事故原因说明

• 异常邮件上报

• 实时记录状态及数值生成

• 历史记录查询及导出

• 统计图形报表输出、

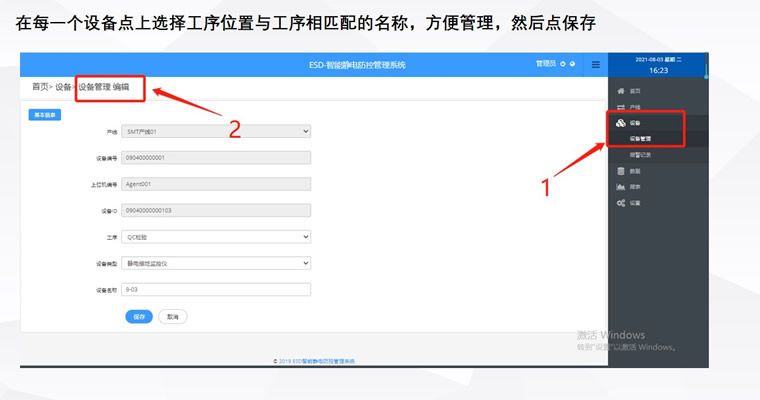

• 自动查寻并连接每台设备，可以对生产线上的设备及工作岗位命名，方便管理与查找，监控每台设备有IP地址。

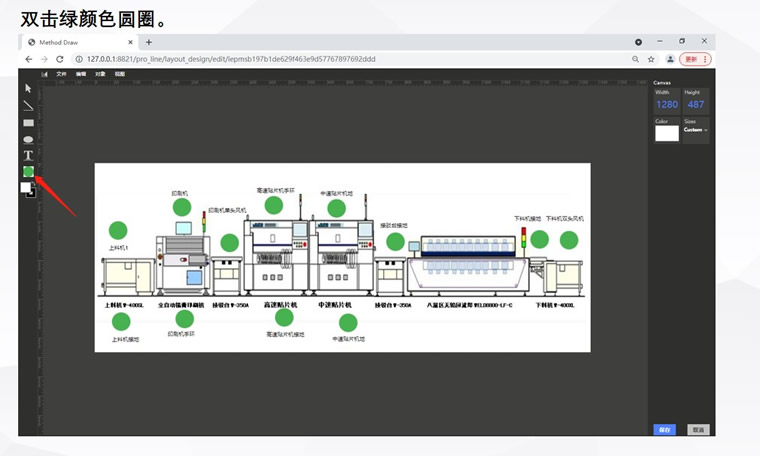

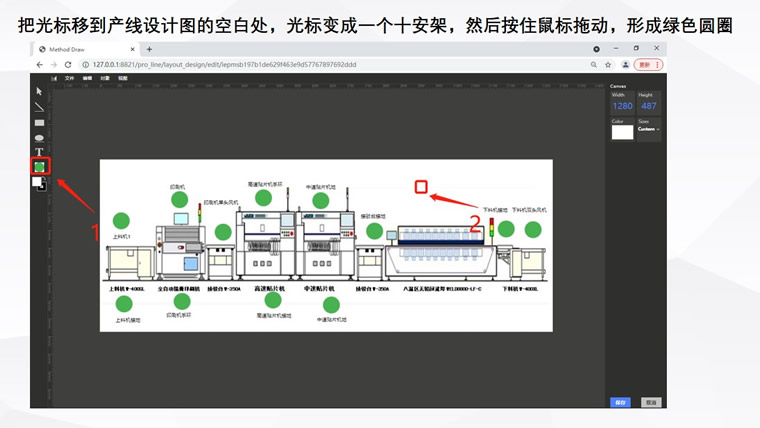

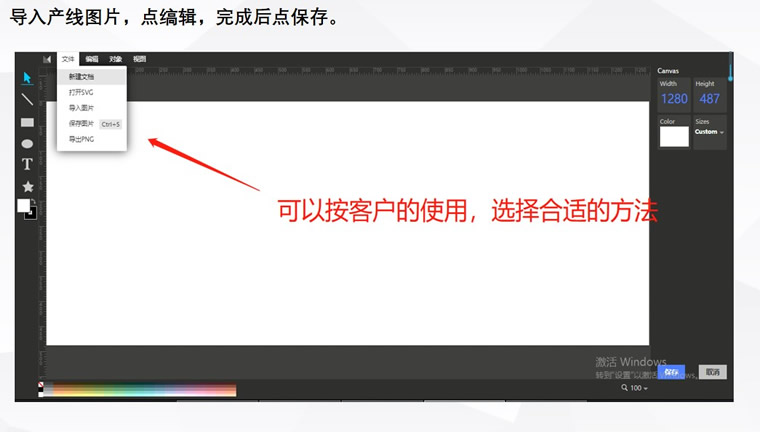

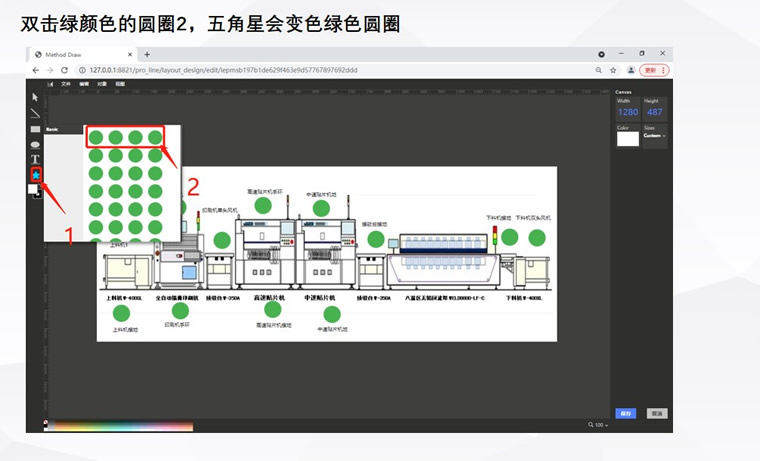

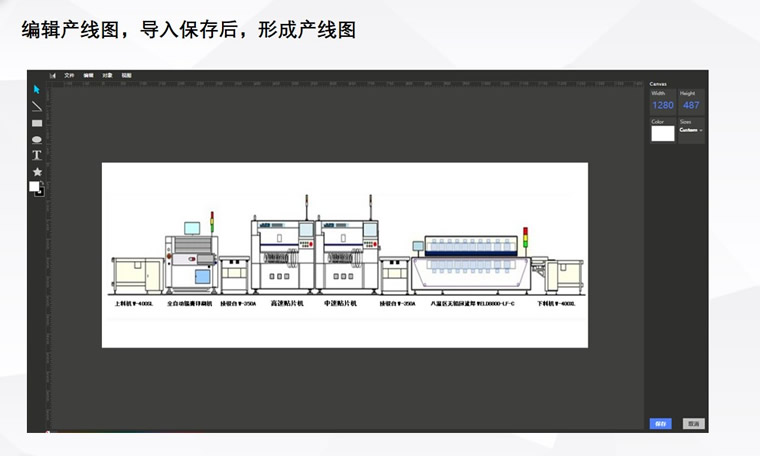

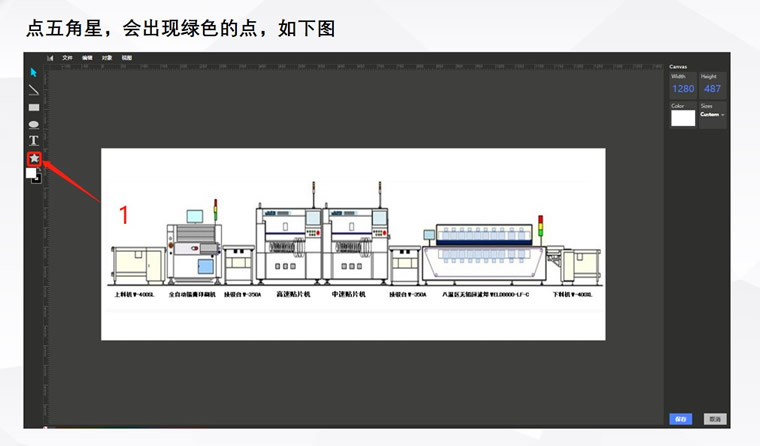

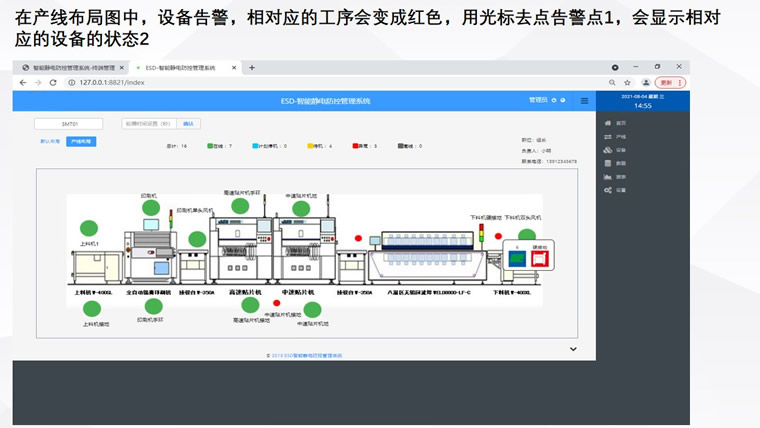

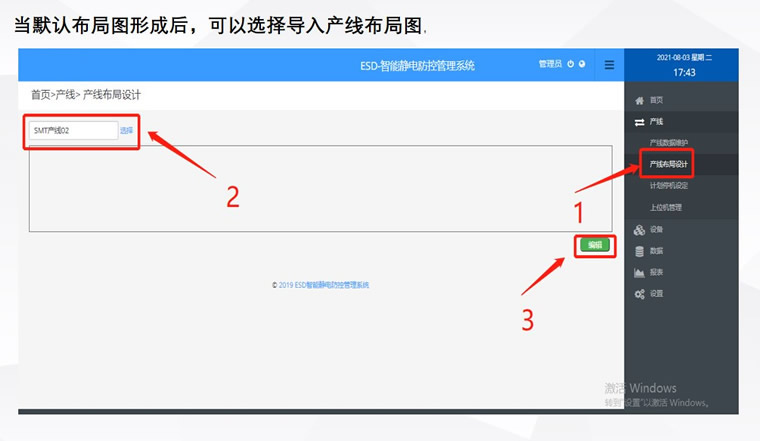

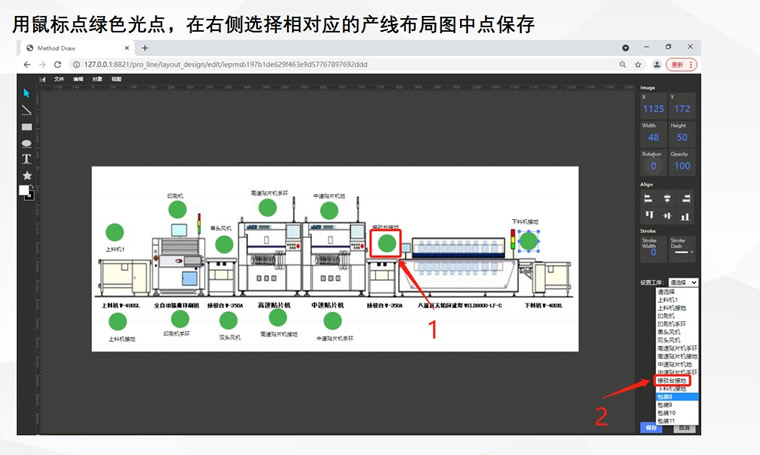

• 可以通过CAD制图形成PGG图片后，导入绘制车间平面图，标识每个岗位或设备的安装工位，显示设备当前监测数据各状态。

• 可通过软件设置每台设备的参数，校准日期等，生成报告。

• C/S+B/S架构-可分配和授权不同级别客户端账号，无账号数量限制，支持SQL数据库

• 生产线可以同时使用一种设备或多种设备进行混合接入，可以生成坐标进行分别显示

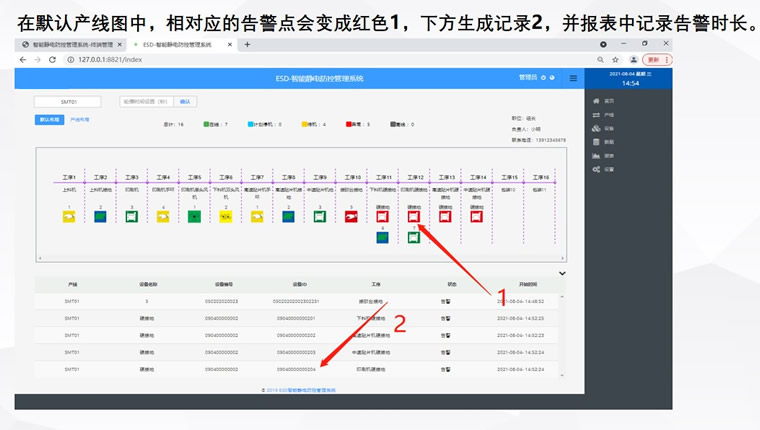

• 可以绘制成一条生产线的告警图与多条生产线的告警图（进行产线轮播机制）。

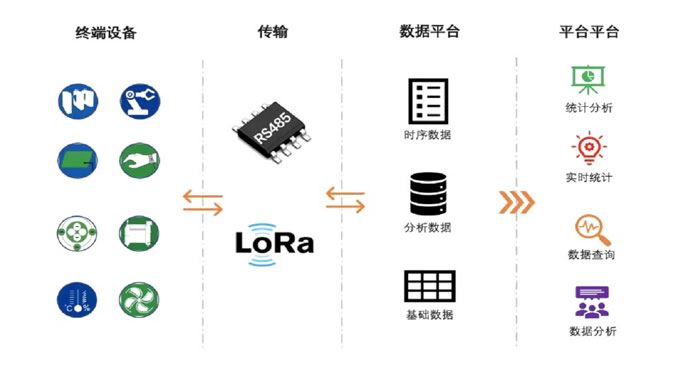

ESD在线监控系统的架构

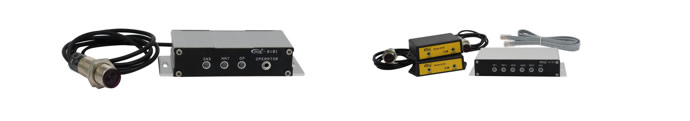

双回路在线监视器8101、8102：

双回路在线监视器8101、8102功能说明

       8101监控1条双回路手腕带，1个硬接地，1张防静电台垫；8102监控2条双回路手腕带，    2个硬接地，2张防静电台垫。 双回路手环开路电压小于400MV,闭合电压小于240MV，可以应用于半导体的生产中。

 手环未插入，红外感应到物体，延时报警，红灯亮，手环插入，工作正常，绿灯亮；手环插入，工作不正常，红灯亮，有报警声音；手环没有插入，红外没有感测到物体，LED灯灰色，显为的黄色，仪器没有通电，电脑显示为灰色，断线状态。

       双回路手腕带的接口都配有分线盒，方便安装。分线盒上二个双回路接口，一个为操作者，另一个为参观者接口；同时可以外接红感应头。操作者接口有工作指示灯，指示灯与主机的工作状态保持一致，方便操作者的对工作状态了解。

       双回路手环测试范围：1.2M

       硬接接的范围有：3欧、5欧、10欧、15欧四个档位进行选择，大于设定值报警。

       防静电台垫有：R<3.5M;R<6.5M两个档位选择，大于设定值报警。

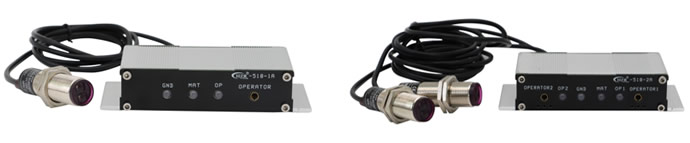

单回路在线监视器518-1A、518-2A：

单回路在线监视器518-1A、518-2A功能说明

      518-1A监控1条单回路手腕带，1个硬接地，1张防静电台垫；518-2A监控2条单回路手腕带，1个硬接地，1张防静电台垫。

      手环未插入，红外感应到物体，延时报警，红灯亮，手环插入，工作正常，绿灯亮；手环插入，工作不正常，红灯亮，有报警声音；手环没有插入，红外没有感测到物体，LED灯灰色，显为的黄色，仪器没有通电，电脑显示为灰色，断线状态。

      单回路手环为电容式工作原理，主要是检测手腕带在工作过程中对地的通、断路，来确定静电的释放通路，它的检测方法是电阻加电容的方式。

      硬接接的范围有：3欧、5欧、10欧、15欧四个档位进行选择，大于设定值报警。

      防静电台垫有：R<3.5M;R<6.5M两个档位选择，大于设定值报警。

      仪器的抗干扰能力优良。

      通讯方式为：无线或RS485

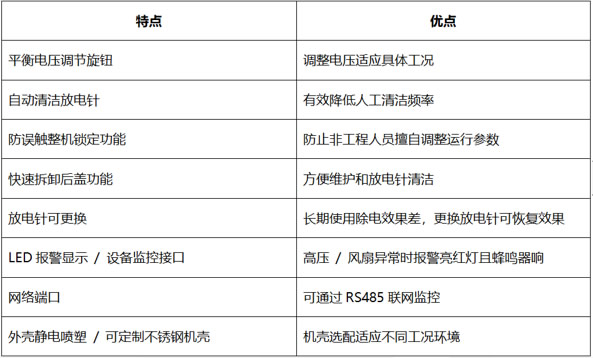

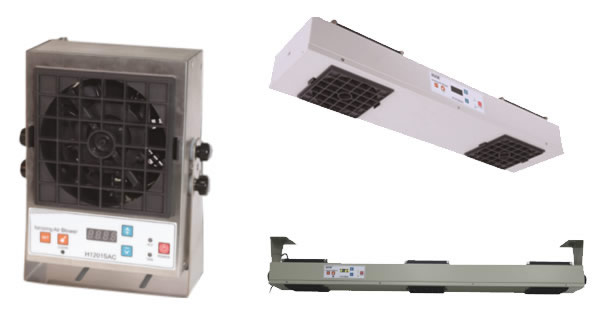

DC离子风机功能说明

DC离子风机

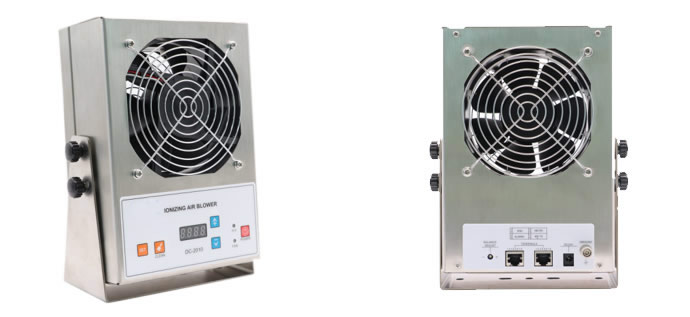

高频离子风机

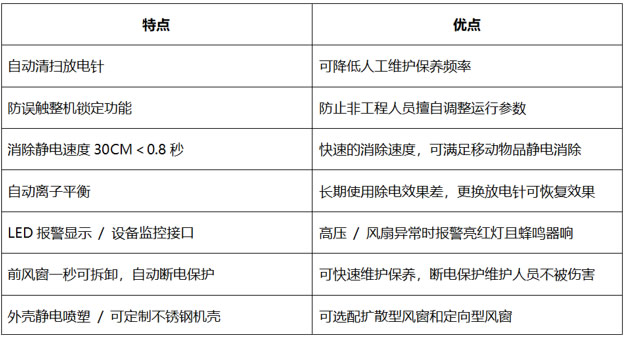

高频离子风机功能说明

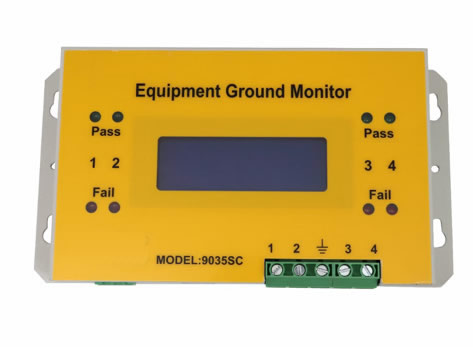

接地系统9035SC

       9035SC监控四条硬接地，它主要是LED灯来判定工作状态；9035SC监控四条硬接地，它主要是LED灯来判定工作状态，同时在LCD可以时时显示电阻值的大小变化。

       电阻范围可以从1、3、5、6、7、8、9、10、12、14、16、18、20欧姆，按产线的生产要求可以进行任意阻抗的设定；

       四路接地的工作状态可以进行任意的设定开启与关闭功能。

       在工作过程中，四路任意有报警，有继电器的开路与闭合的工作模式来进行选择。

       仪器有声音的开启与关闭功能来进行选择。

       仪器的精度为：+/-1%

       通讯协议：无线或RS485

       产品通过了FCC\CE认证

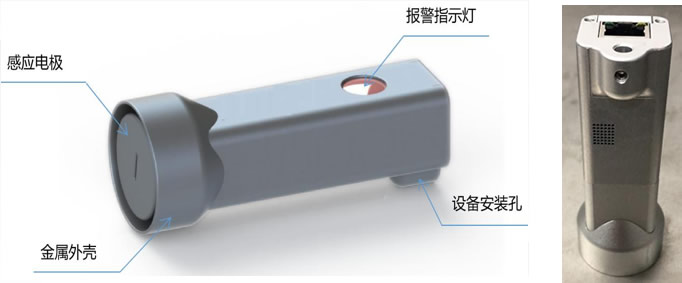

在线静电压

在线静电压功能说明

额定电压： DC:12V

设备功耗： 0.6W

工作温度： -40℃~85℃

 工作湿度： 0~100%RH

信号输出： RS485

通信距离：<500m

 数据更新周期： 3-5次/秒

 LED： 一级：黄色 二级：橙色、三级：红色 正常： 绿色 报警指示： 蜂鸣器

开机待测时间： 5S

静电场测量范围： 0~+/-2000V

分辨力： 1V

准确度(25MM)测试： 0-30V,<1V ；31V-2000V, <5%

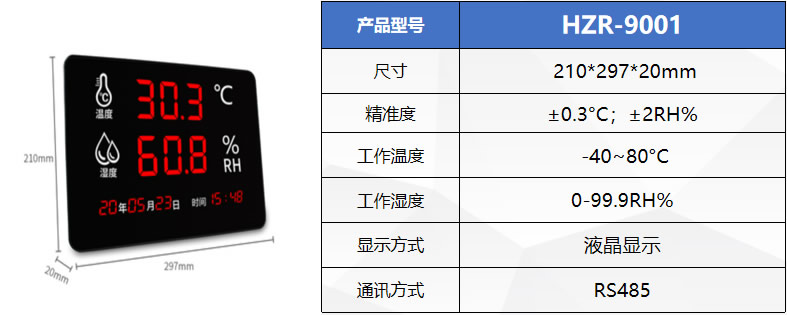

温湿度计功能说明

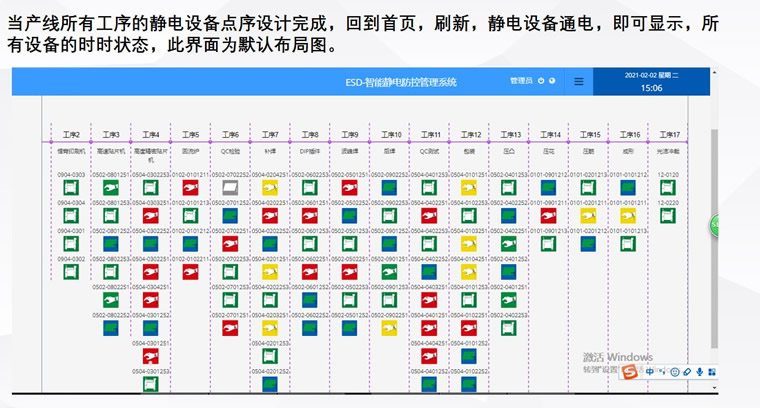

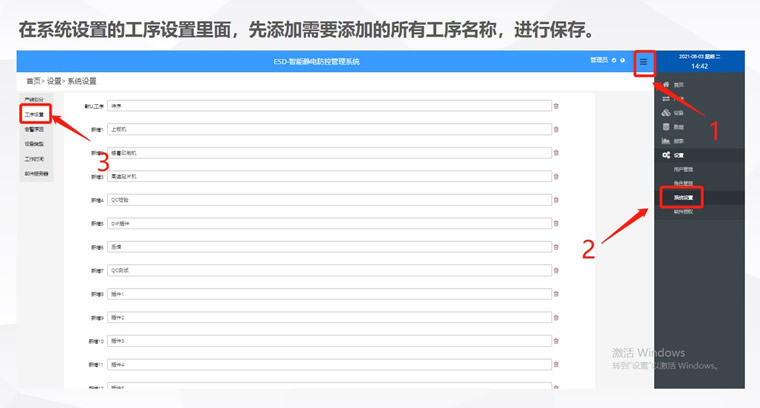

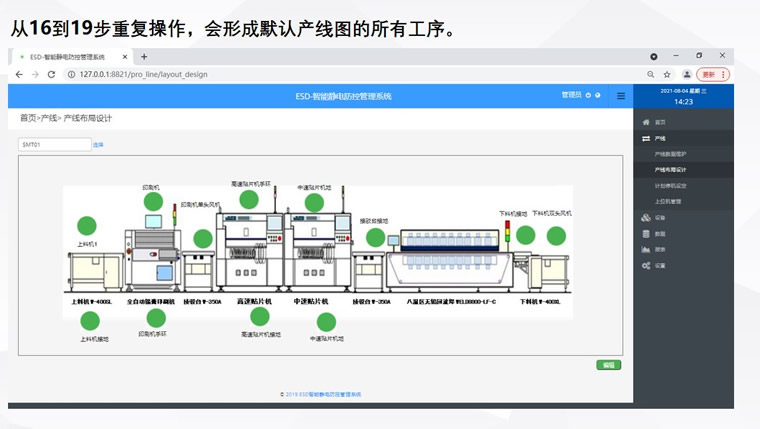

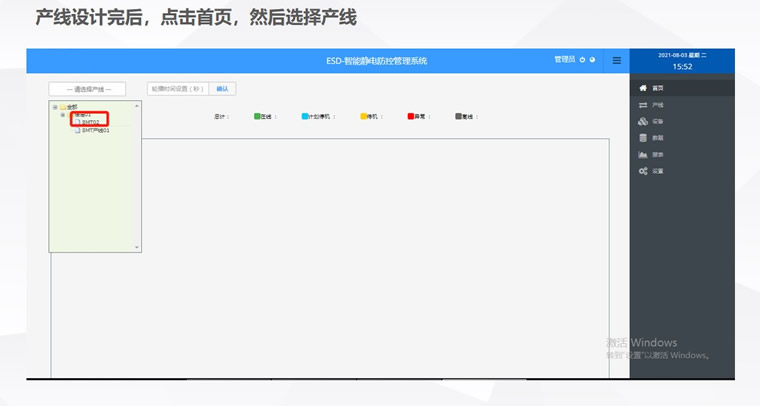

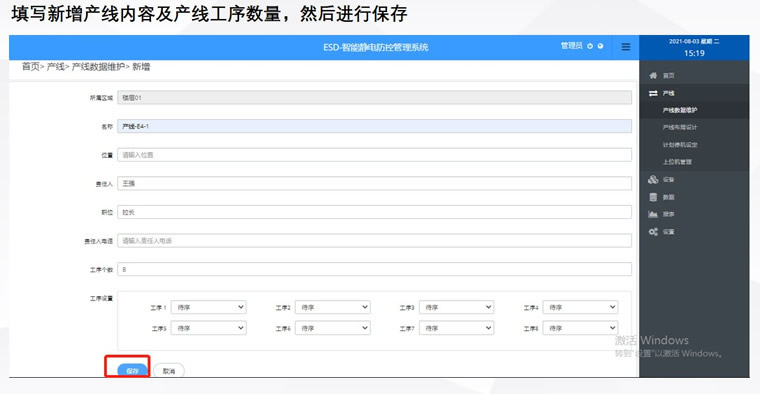

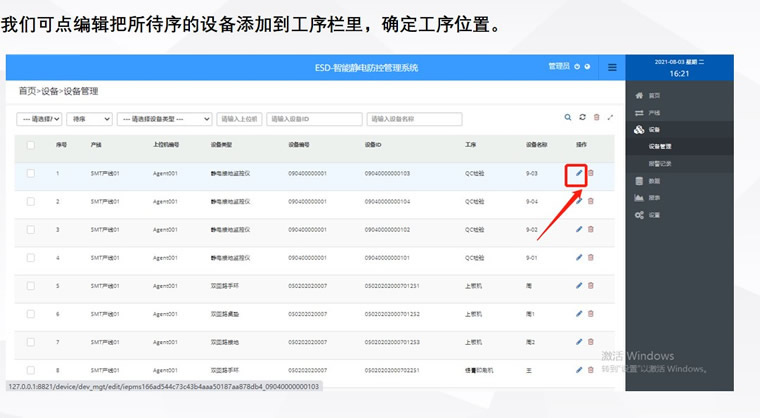

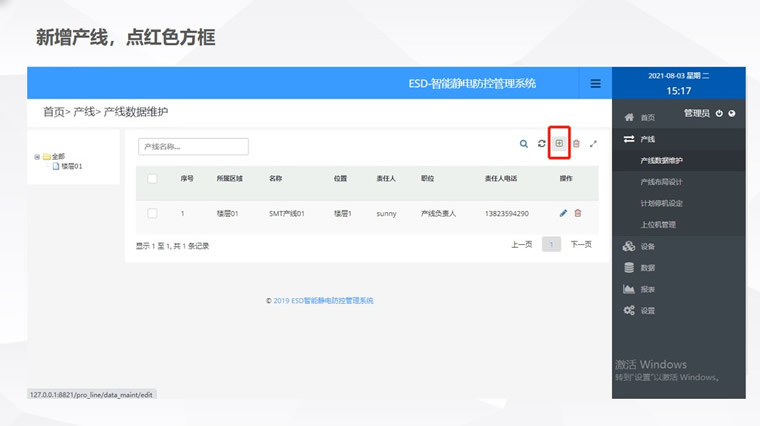

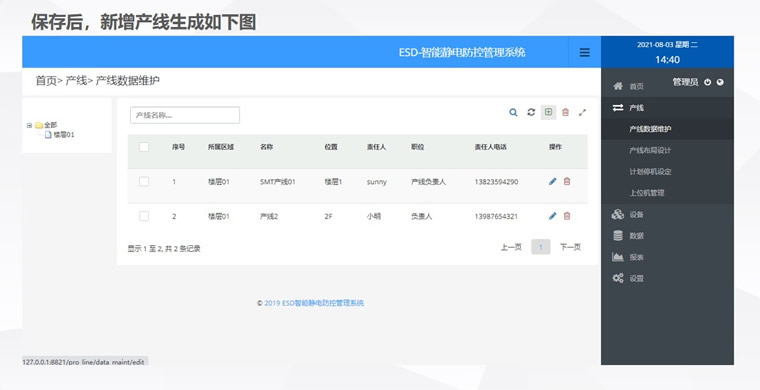

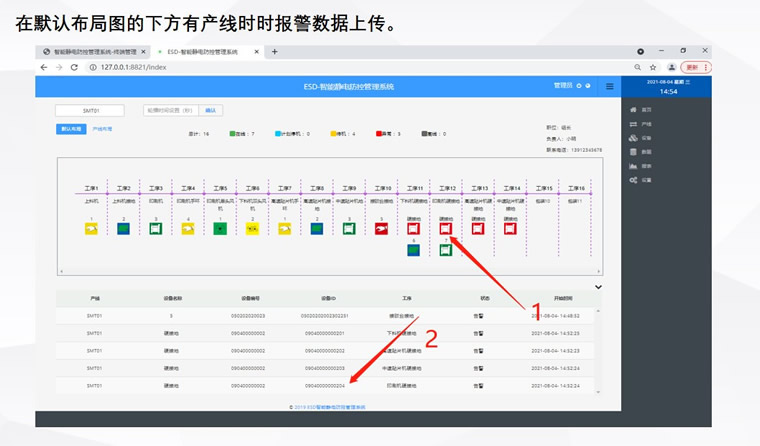

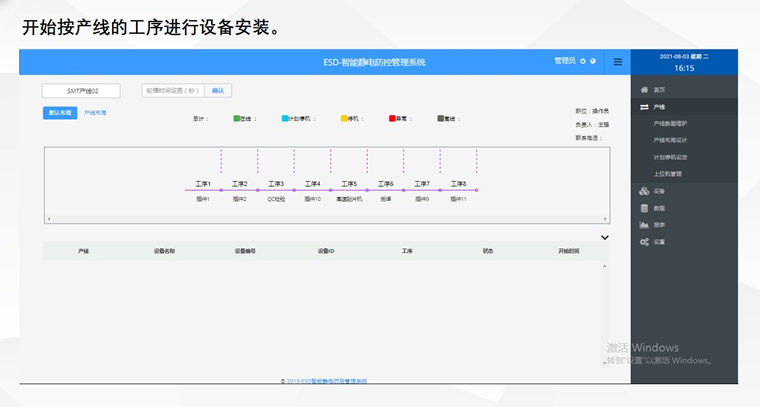

软件功能的界面展示

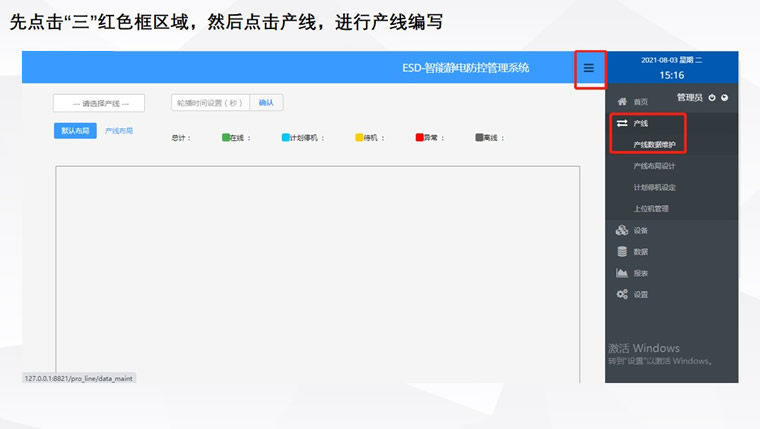

软件的操作步骤：

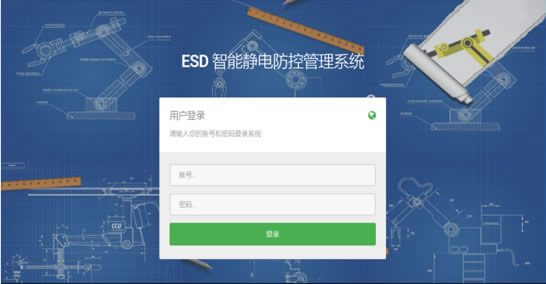

1、 网页版登录：打开浏览器，进入登录页面

2、进入ESD智能静电防控管理系统，输入帐号和密码。帐号：admin,密码：1，进行登录

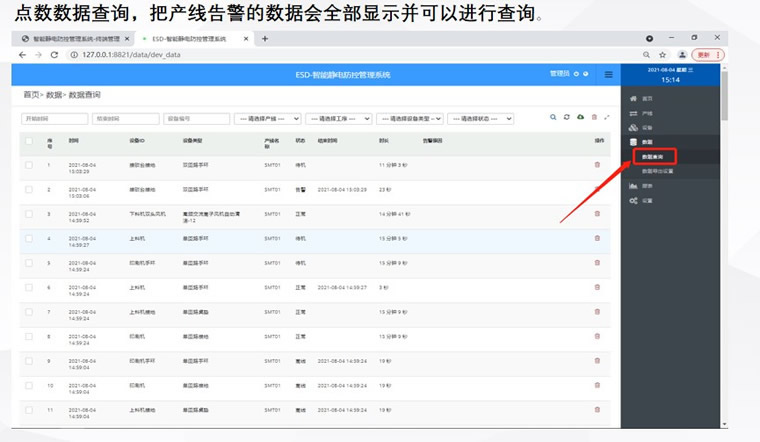

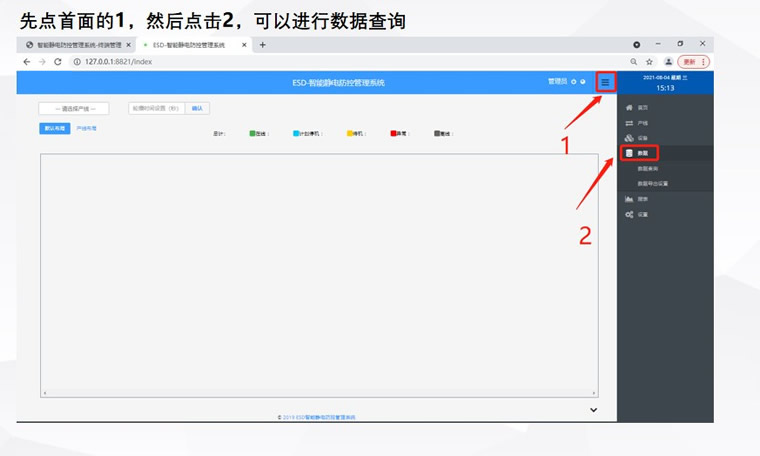

数据查询报表说明

数据报表的设置由于不同的客户有不同的需要，我们主要是按客户的需求进行设置与再开发，感谢您的大力支持！
